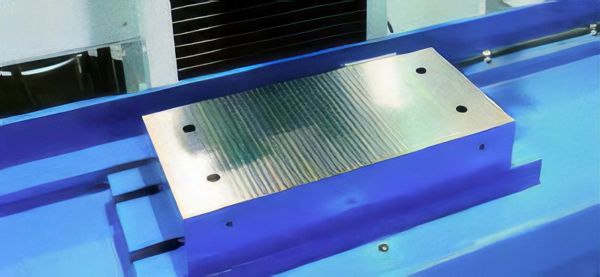

La linea GrindTec è l’alternativa al classico piano rettifica elettromagnetico: stabile nel tempo, non si surriscalda con superficie rilavorabile. 4 differenti geometrie polari per lavorare spessori a partire da 2 mm, disponibile in varie dimensioni rettangolari e circolari.
GrindTec è la soluzione appositamente studiata per pezzi con spessori da 5 mm ed è disponibile in varie dimensioni. Risulta adatto a tutte le tipologie di macchine.
Esiste un’alternativa al classico piano magnetico per rettifica a poli paralleli: GrindTec. Nel 2025 abbiamo dato vita al design progettuale di un nuovo piano magnetico completamente rivisto. Il piano viene lavorato sottosopra, coniugando il meglio delle due tecnologie negli anni brevettate e prodotte.

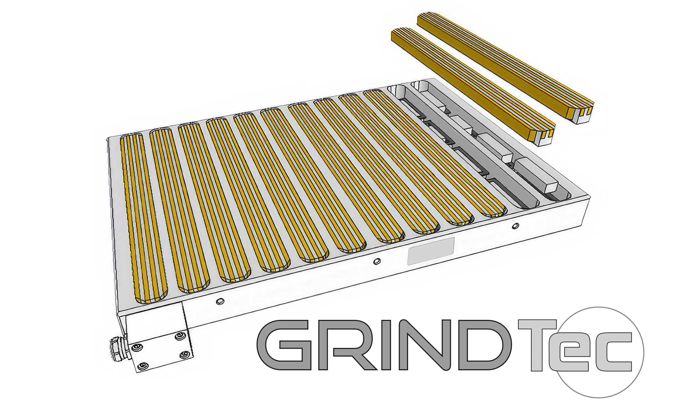

La nuova tecnologia rende il telaio il polo magnetico stesso. Il tutto permette di costruire un piano magnetico rigido, leggero e più performante in termini di magnetismo che si definisce polintegrato e autoancorante. Il telaio monoblocco ha uno spessore ridotto per alleggerire il carico sulla macchina utensile. I poli magnetici e le bobine elettriche sono isolati per evitare interferenze, divisi da uno spazio chiamato diaframma.
GrindTec è dotato del sistema brevettato “NUFLUX”, per la completa eliminazione di residuo magnetico dal pezzo, anche con acciaio legato. Studiato per pezzi con spessori a partire da 5 mm, GrindTec è disponibile in varie dimensioni, rettangolare o circolare, adatto a tutte le tipologie di macchine.
Tutti i piani magnetici elettropermanenti serie rettifica GrindTec hanno il telaio monoblocco di spessore ridotto al fine di alleggerire il carico sulla macchina per migliorare le prestazioni e ridurne le usure.
La totale rigidità del sistema ed assenza di deformazioni nel tempo sono le caratteristiche principali associate a configurazioni magnetiche con differenti passi polari da scegliere in funzione della tipologia della macchina. Durante tutta la fase di lavorazione l’alimentazione elettrica è esclusa senza alcuna corrente elettrica circolante al suo interno.
Una serie di forature passanti in relazione all’interasse delle cave sul bancale macchina permette una facile installazione. Moduli multipli possono essere affiancati per formare bancate magnetiche di varie dimensioni.
Le unità di controllo sono equipaggiate di serie con il sistema brevettato di demagnetizzazione, “NUFLUX” che consente di eliminare interamente ogni eventuale residuo magnetico dalla superficie del pezzo anche di materiale legato o dopo il trattamento termico.
Forti di un’esperienza trentennale di collaborazione con i principali costruttori di rettificatrici offriamo una gamma di modelli adatti per tutte le esigenze produttive. Ancorare con un piano elettropermanente consente di bloccare il pezzo in modo uniforme su tutta la superficie, riducendo le vibrazioni durante la lavorazione. Il piano elettropermanente non genera calore, quindi non scalda né deforma il pezzo.
I piani magnetici elettropermanenti per rettifiche GT sono disponibili in diverse versioni, fra cui:

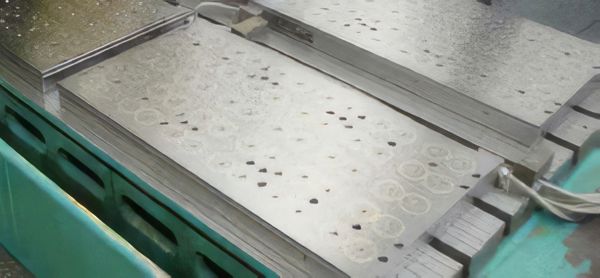

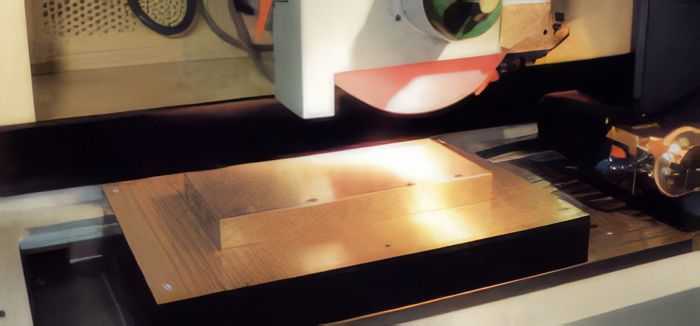

La soluzione per pezzi medio/grandi. L’innovativa tecnica costruttiva monolitica TEC rende la superficie magnetica di lavoro “Full Metal” totalmente indipendente dalla parte inferiore che ospita i magneti permanenti reversibili AX, le bobine e tutte le connessioni elettriche, agendo come uno scudo meccanico. GrindTec GT risulta pertanto impenetrabile dal liquido refrigerante e dai residui di lavorazione garantendo alta affidabilità nel tempo senza una manutenzione specifica.

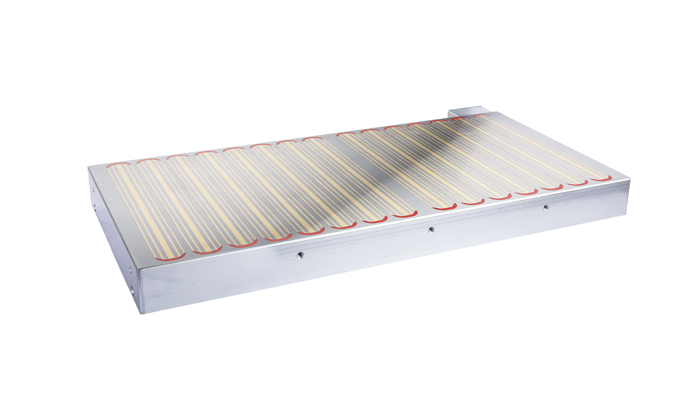

La soluzione più conveniente. I piani elettro-permanenti della nuova serie GT0 sono caratterizzati da una superficie mista acciaio/resina. Sono piani “universali”, in quanto si adattano perfettamente alle esigenze della maggioranza delle applicazioni. Garantiscono il perfetto bloccaggio di svariate tipologie di pezzi con la massima versatilità.

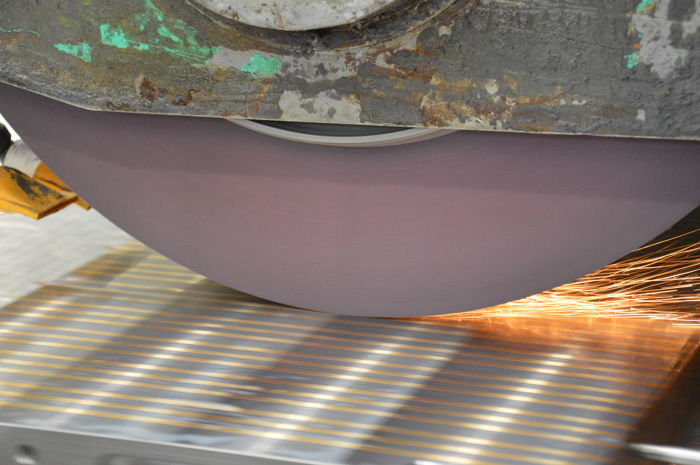

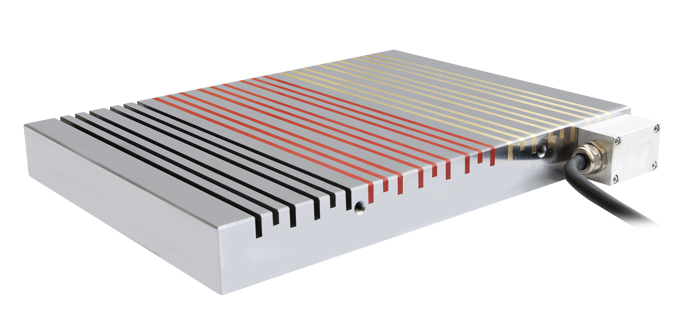

La soluzione “Full Metal” acciaio e ottone. La particolare disposizione dei poli crea una fitta maglia di cuciture magnetiche, con una ridotta sezione di cortocircuitaggio del flusso (5 mm). Il fitto passo polare, trasversale all’asse di lavoro, permette di bloccare con sicurezza anche pezzi di piccole dimensioni e di spessore limitato. Le sue particolari caratteristiche costruttive garantiscono un’elevata resistenza all’usura.

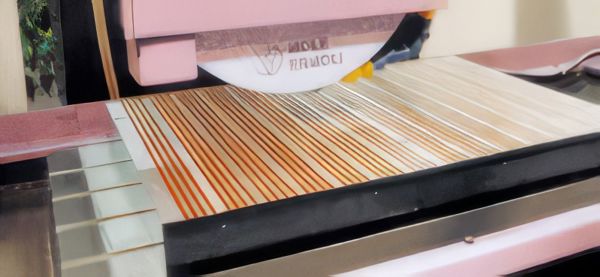

La soluzione “Full Metal” ultra fine acciaio e ottone. Passo polare ultra fine adatto per pezzi di limitate dimensioni e spessori molto ridotti. Una serie di “cuciture magnetiche” multiple ravvicinate con sezione di cortocircuitaggio del flusso magnetico entro i 2 mm di spessore.
