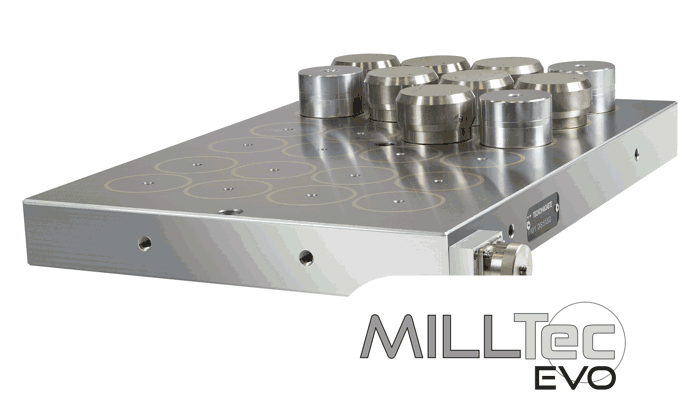

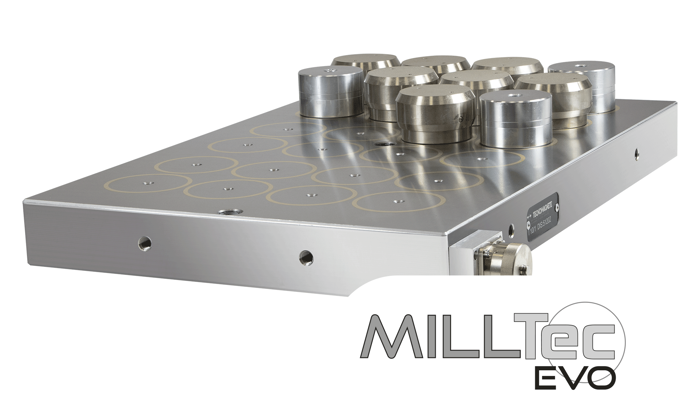

MILLTec EVO, piano magnetico elettropermanente a polarità tonda, è un brevetto MAG-AUTOBLOK TECNOMAGNETE e rappresenta lo stato dell’arte dei piani magnetici elettro-permanenti per centri di lavoro e fresatrici.
MILLTec EVO rappresenta l’evoluzione estrema del ben noto e brevettato sistema MILLTec, proponendosi come espressione tecnologica più avanzata dei sistemi di bloccaggio elettro-permanente per fresatura. I principali punti di forza di questa soluzione sono:

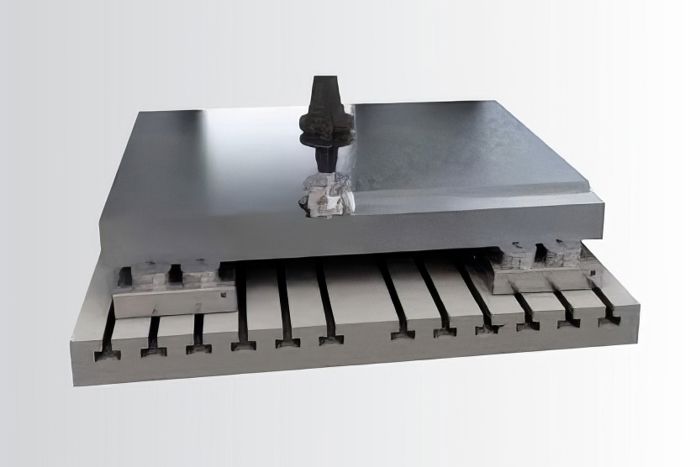

Con MILLTec EVO, soluzione d’avanguardia che rappresenta l’evoluzione del piano magnetico per fresatura, puoi ottenere la massima forza magnetica. Gli innovativi sistemi magnetici MILLTec EVO sono la soluzione ideale per il bloccaggio di pezzi grezzi su prolunghe fisse o mobili, risultando altrettanto efficaci per l’asportazione di grandi volumi di truciolo su macchine utensili ad asse orizzontale, ad asse verticale e centri di lavoro.
Superficie magnetica lavorabile fino a 6 mm di profondità per riportare la planarità del prodotto alle condizioni originali, anche dopo anni di lavoro intenso. Inoltre, rende possibile fresare sulla superficie del piano magnetico la sagoma del pezzo e creare una geometria di precisione per il perfetto posizionamento. La superficie interamente metallica e planare è ideale per una facile e veloce pulizia.

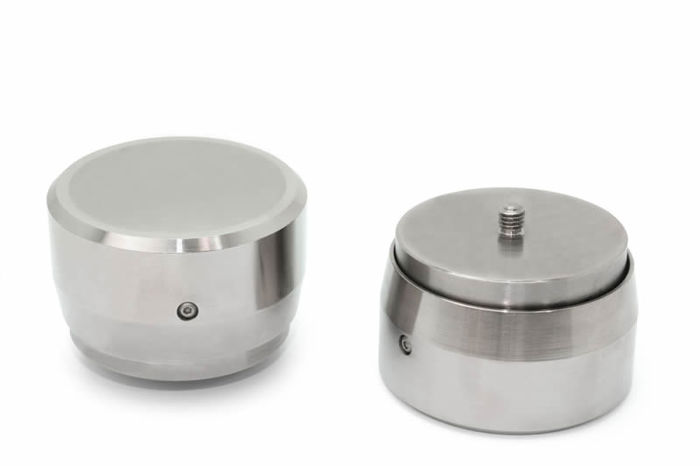

Le prolunghe mobili RMP – brevettate – grazie alla forma circolare e il perno filettato integrato consentono un agevole e rapido posizionamento senza l’utilizzo di utensili e senza possibilità di errore.
La tecnica costruttiva impedisce che qualsiasi truciolo o impurità possa penetrare all’interno assicurando la perfetta e costante efficienza prestazionale. Il meccanismo a doppia superficie inclinata consente una migliore trasmissione del flusso con un incremento della resa magnetica del 20% rispetto alle prolunghe tradizioni a singola superficie inclinata.
La versione /SC con recesso è studiata per il fissaggio di pezzi sottili (da 10 mm).

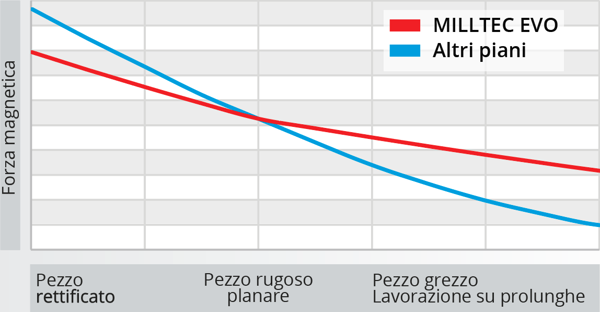

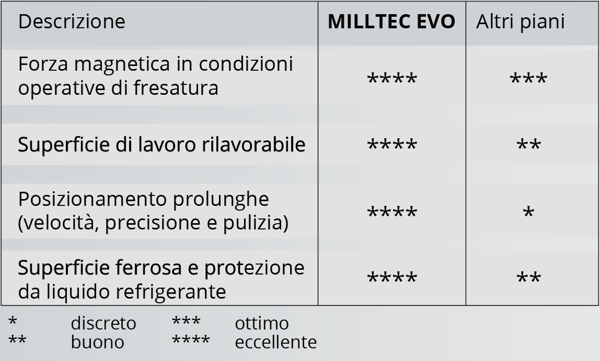

La forza magnetica di MILLTec EVO è stata ottimizzata per fresare pezzi grezzi e per lavorare su prolunghe mobili/fisse che rappresentano la maggior parte delle applicazioni di fresatura su macchina utensile. Il confronto con altri sistemi magnetici disponibili sul mercato rende evidenti i plus di questo sistema:

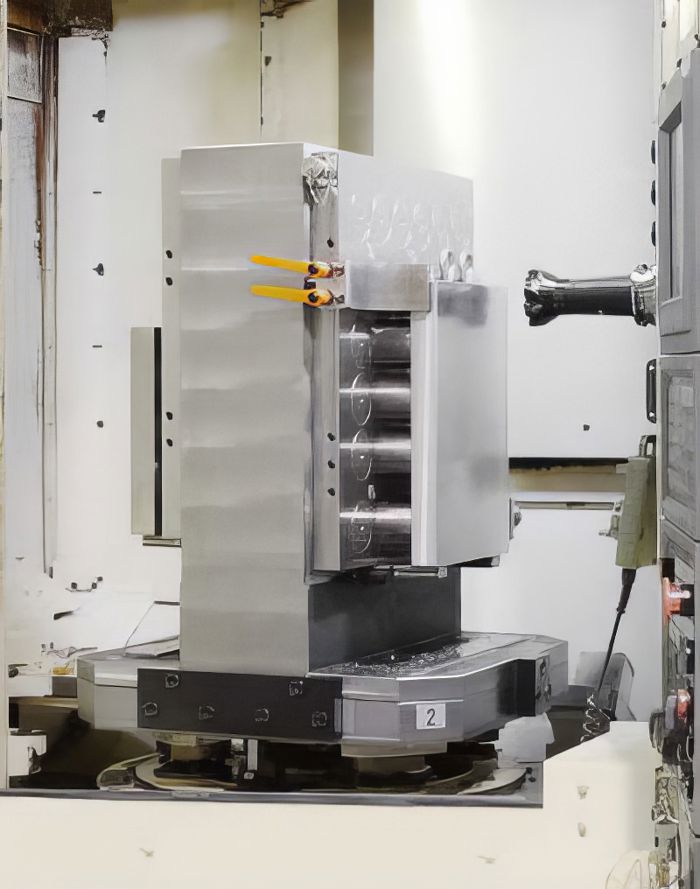

MILLTec EVO può essere agevolmente accoppiato a spalle e cubi portapezzo per dare vita a MILLTec EVO CUBE.
L’uniformità di bloccaggio è garantita dalla struttura monolitica a nido d’ape, che permette la realizzazione di spalle magnetiche con caratteristiche uniche di stabilità, rigidità e robustezza. Lo spessore del piano magnetico permette di essere rilavorato fino a 6 mm di profondità.

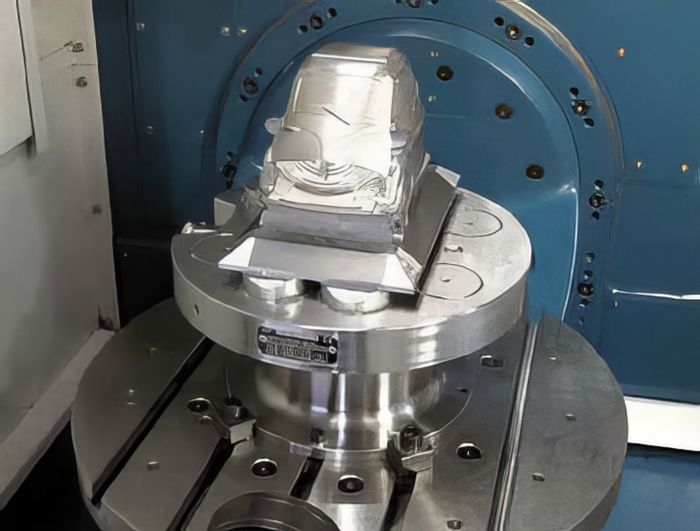

MILLTec EVO ROUND è la versione rotonda e ottimizzata pensata per essere installata su macchine con tavola circolare. La superficie metallica del prodotto, interamente planare, è facilmente pulibile.
MILLTec EVO ROUND è disponibile in configurazione MILLTec EVO Duo, ovvero in combinazione con un supporto ricavato dal pieno, che rialza il piano magnetico e il pezzo dalla tavola della macchina per un miglior accesso dell’utensile.
Nasce per risolvere il problema di chi deve bloccare dei pezzi spessi, di grande dimensione e con morfologia complessa. Il sistema è composto da una combinazione di 2/4/6/8 elementi modulari a 4 poli, indipendenti tra loro e liberamente posizionabili sul bancale della macchina. Ogni modulo è fornito con 4 prolunghe polari fisse lavorabili per meglio adattarsi alla geometria del pezzo e alle esigenze di lavorazione.
Il sistem è modulare ed espandibile in base alle esigenze applicative: è possibile accoppiare più sistemi MILLTec EVO Block per formare reti di bloccaggio magnetico sempre più fitte. MILLTec Block si installa direttamente con viti sul bancale macchina utilizzando le foratura passanti presenti su ciascun modulo oppure accoppiandolo per applicazioni auto-bloccanti.
