RadialTec

La soluzione

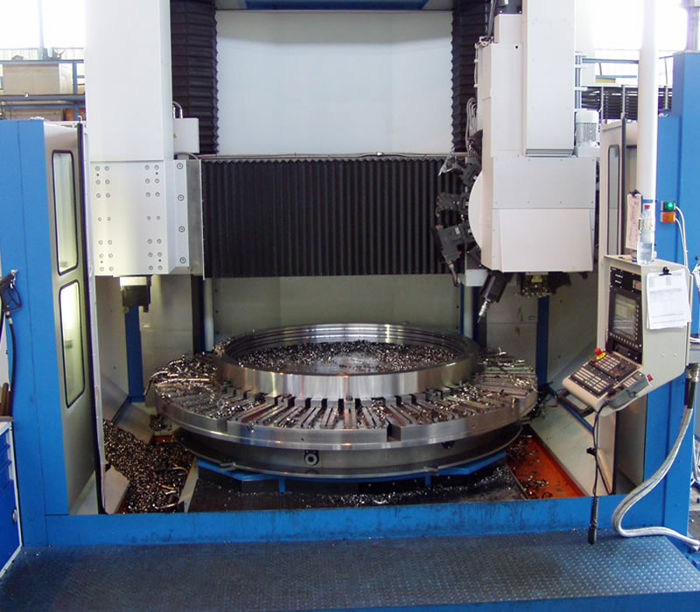

RadialTec, i sistemi magnetici elettropermanenti per tornitura e rettifica verticale

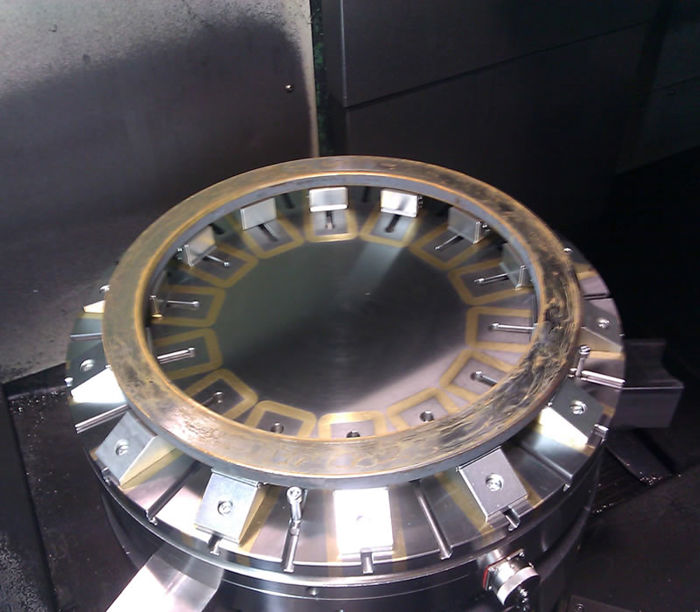

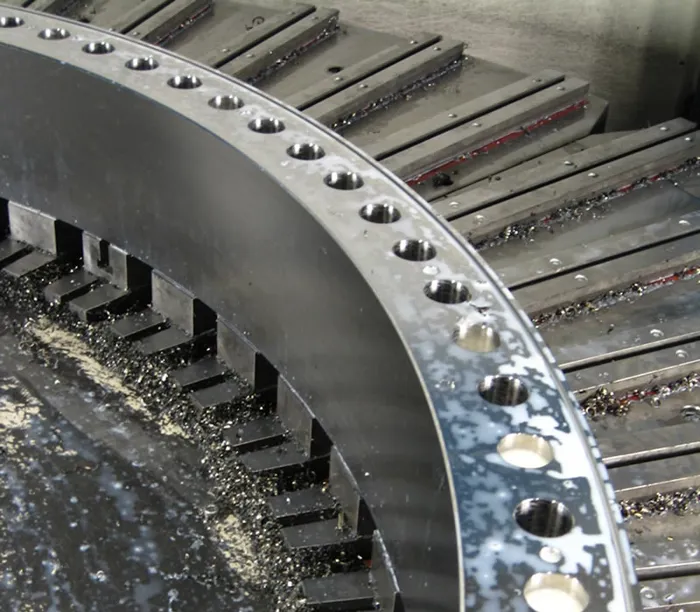

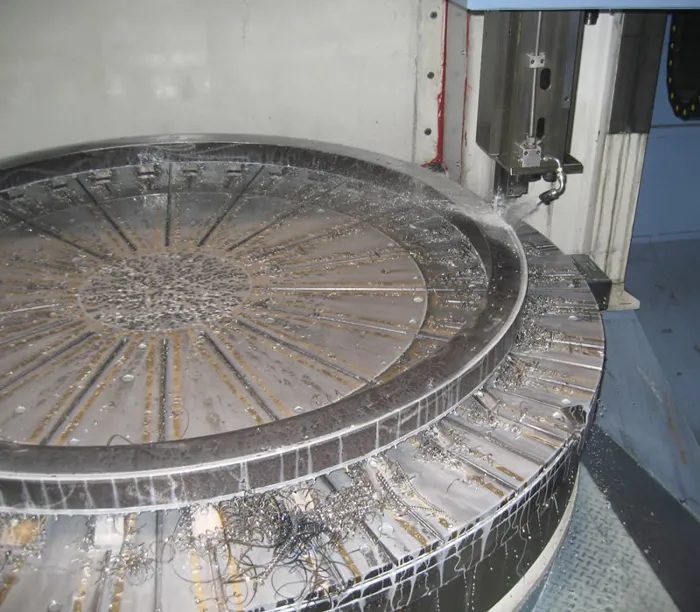

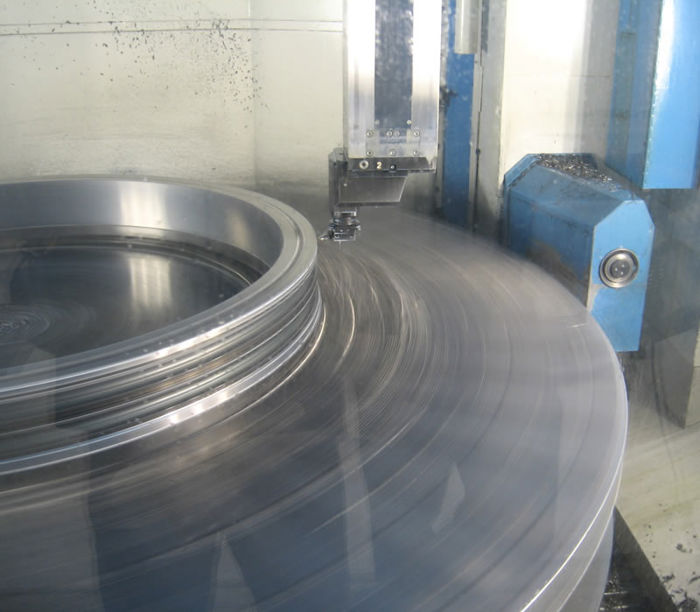

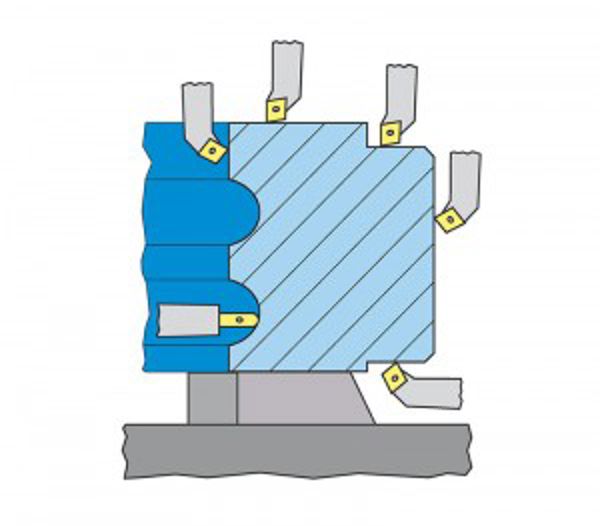

In tutte le realtà dedite alle lavorazioni di tornitura di ralle, cuscinetti, anelli, flange è comune problema bloccare il pezzo senza deformarlo. I sistemi tradizionali di bloccaggio meccanico infatti sono causa di ovalizzazioni e deformazioni. RadialTec ancora il pezzo dalla sola superficie di appoggio. Non esistono ostacoli al percorso degli utensili: è possibile una lavorazione completa del pezzo in un unico posizionamento.

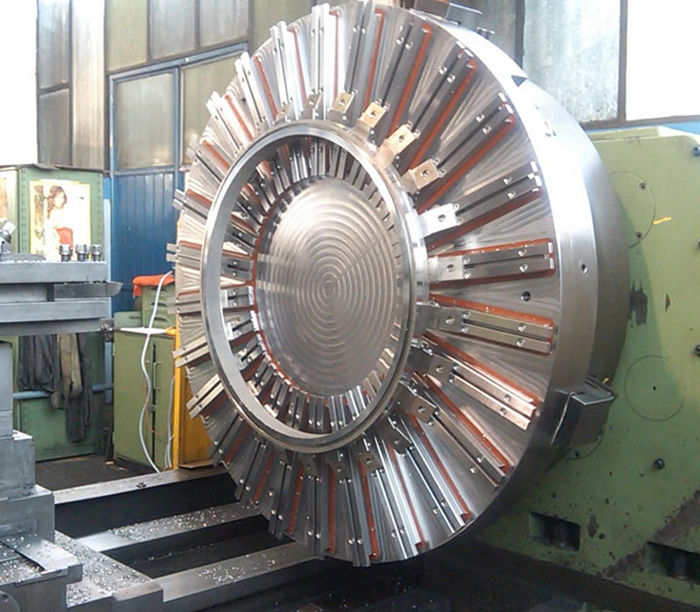

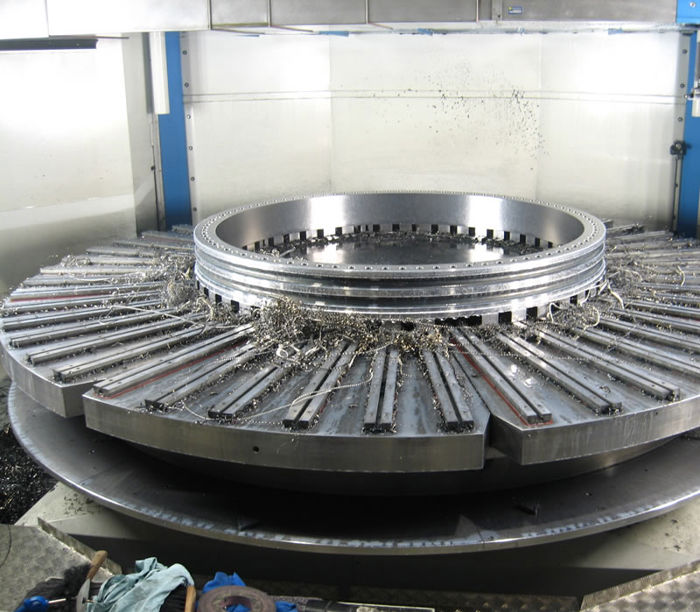

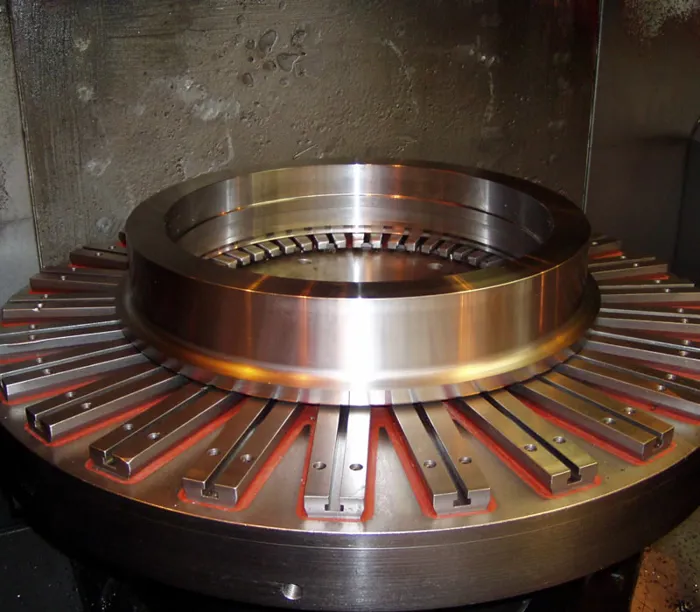

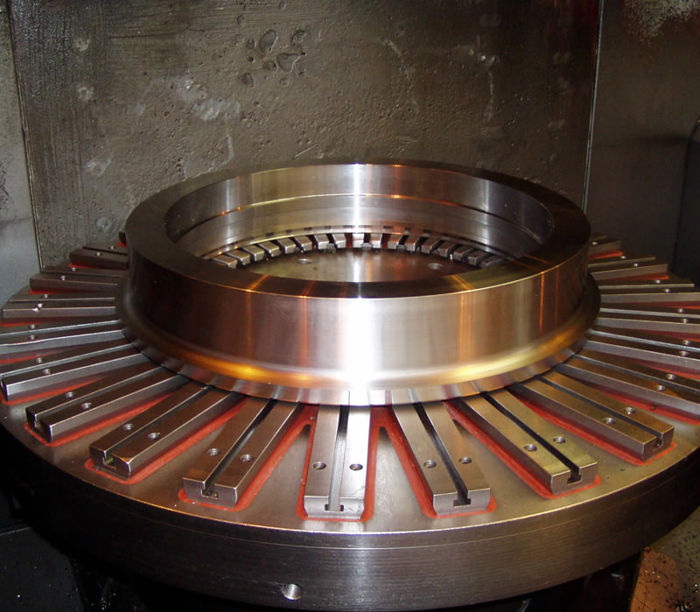

L’impiego di prolunghe polari consente di distanziare il pezzo dalla superficie del piano, rendendo completamente accessibili per qualsiasi lavorazione i diametri interni ed esterni. L’uniformità di bloccaggio tipica del sistema magnetico elimina i problemi dovuti alle vibrazioni, con enormi vantaggi in termini di tolleranze di lavorazionevita dell’utensile, asportazione di truciolo e produttività della macchina.

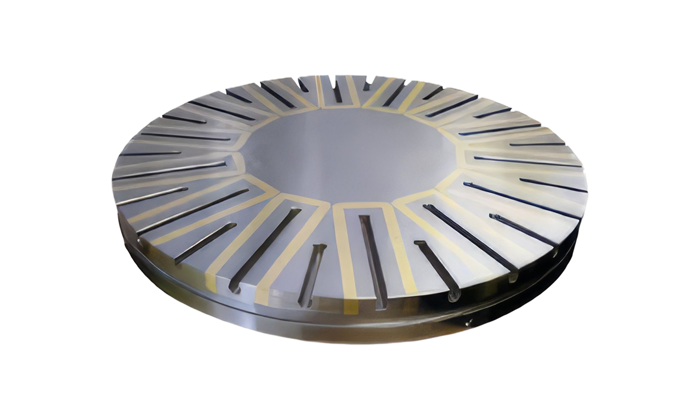

La nuova serie PRF a tecnologia monolitica è dotata di superficie totalmente metallica; ciò garantisce una grande robustezza ed una perfetto isolamento dei componenti posti all’interno del sistema.

La forma rettangolare del polo offre, rispetto a soluzioni alternative a polo trapezoidale, certezza nelle prestazioni lungo tutto il raggio (quindi su pezzi di ogni diametro) e profondità costante del flusso magnetico.

I vantaggi

SPESSORAZIONE AUTOMATICA E STENSIONATURA

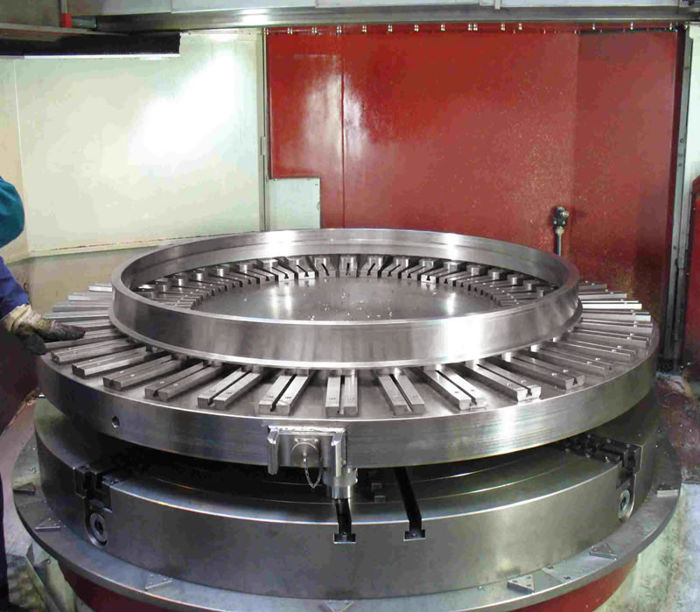

La combinazione di prolunghe polari mobili e fisse forma un letto flessibile che adatta la superficie magnetica al pezzo da lavorare, compensando le irregolarità del pezzo, senza la necessità di spessorare. Le operazioni di stensionatura vengono eseguite rapidamente ed automaticamente.

PIENO UTILIZZO NELLA TAVOLA MACCHINA

RadialTec non necessita di spazi da destinare a morse o altre unità di bloccaggio, permette quindi un pieno utilizzo della tavola della macchina, potendo essere installato con un diametro uguale o anche leggermente superiore a quello originale.

FORZA CONCENTRATA IN ASSENZA DI RESIDUO MAGNETICO

La configurazione a Corona Neutra consente di concentrare pienamente il flusso magnetico sulla superficie attiva, garantendo la massima efficienza e il totale isolamento del modulo.

I modelli “PRF” sono equipaggiati con unità di controllo che presenta un ciclo speciale di smagnetizzazione (sistema Nuflux) per rimuovere completamente il campo magnetico dal pezzo durante la fase DEMAG.

STRUTTURA “FULL METAL”

I piani RadialTec sono ricavati dal pieno per aumentarne la rigidità, precisione, stabilità strutturale e affidabilità nel tempo.

La superficie di lavoro è totalmente metallica quindi priva di resina epossidica o di qualsiasi elemento di giunzione che potrebbe comprometterne le prestazioni o permettere infiltrazioni del liquido refrigerante dovuto a vibrazioni e surriscaldamenti generati durante le fasi di lavorazione.

I settori

  • Energia
  • Lavorazioni meccaniche
  • Navale ed Offshore
