La soluzione

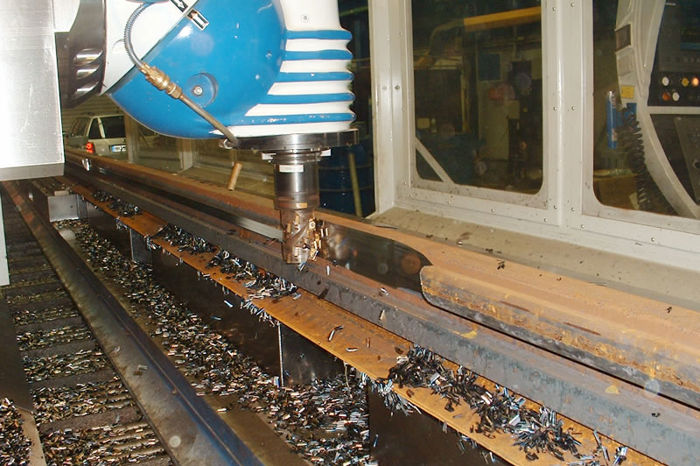

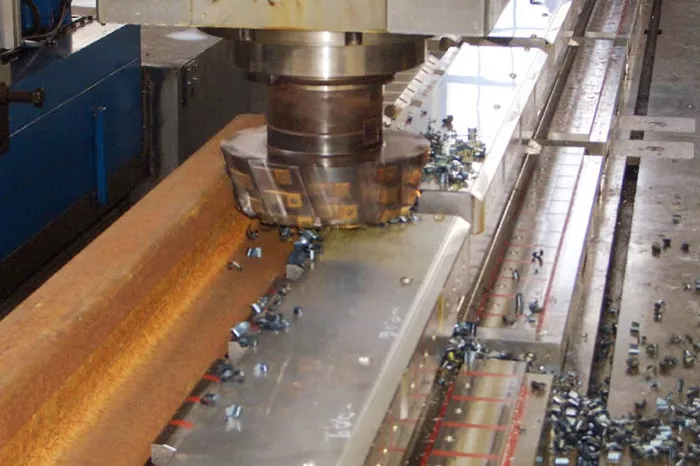

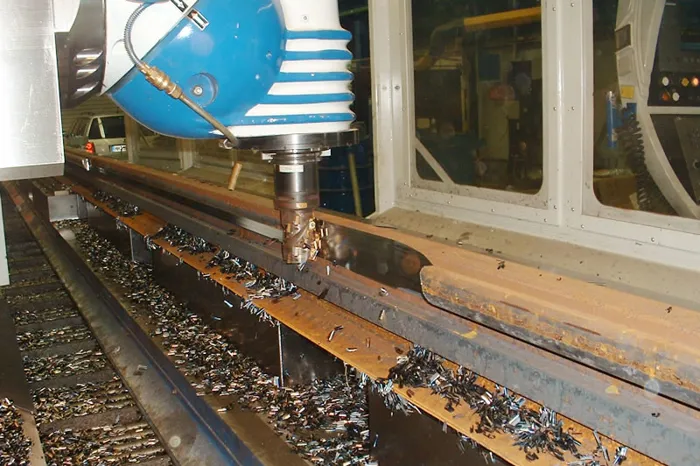

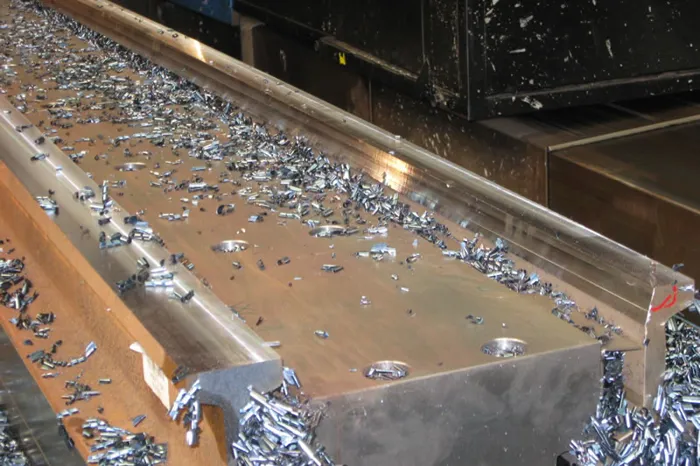

L’elevata forza magnetica di bloccaggio permette di aumentare le profondità di passata, gli avanzamenti riducendo i tempi. Il magnetismo garantisce un bloccaggio uniforme della rotaia riducendo le vibrazioni durante le lavorazioni: un miglior allineamento pezzo/macchina, migliore finitura e riduzione del consumo utensili.

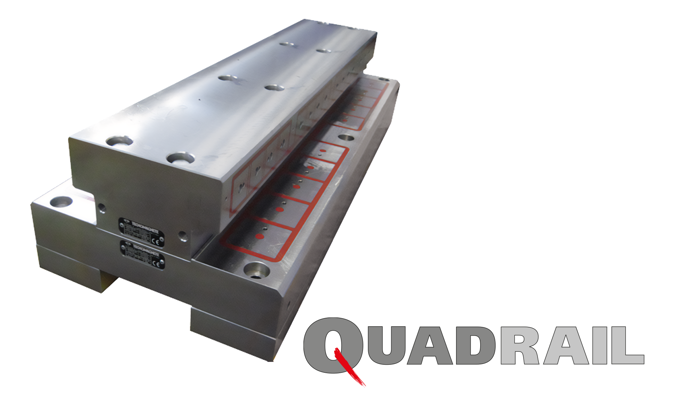

Quad Rail: sistema magnetico elettropermanente per la lavorazione delle rotaie nella produzione degli scambi ferroviari
Perché utilizzare un sistema magnetico elettropermenenete per bloccare la rotaia durante le operazioni di fresatura? Per completare tutte le lavorazioni meccaniche con un unico posizionamento: piede, fungo, forature passanti ad anche sottosquadra.

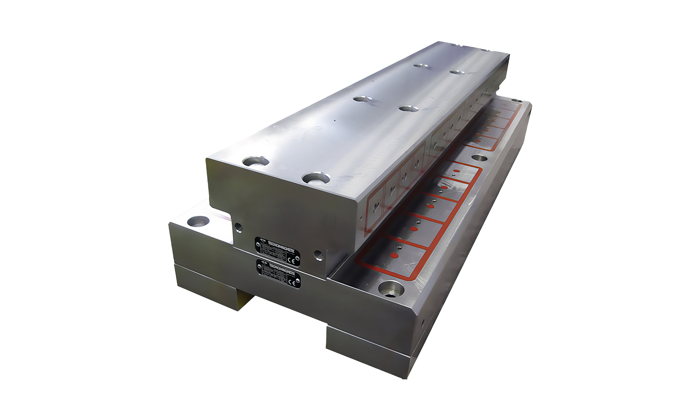

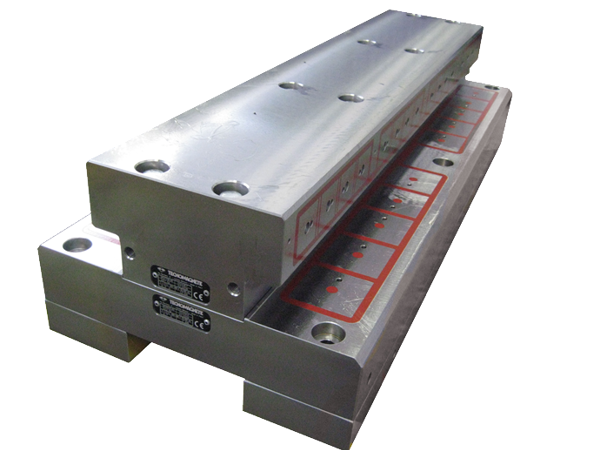

Struttura monoblocco
I moduli Quad Rail sono costituiti da struttura monoblocco scavata dal pieno, in grado di garantire caratteristiche uniche di rigidità, robustezza ed affidabilità nel tempo, in assenza di manutenzione.
Controllo elettronico

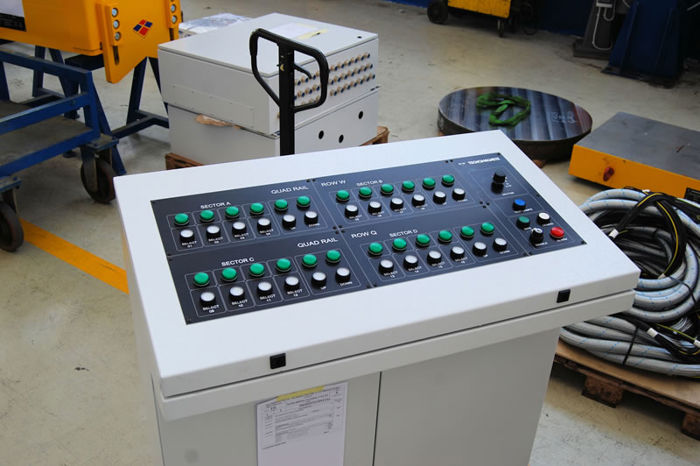

Un’apposita apparecchiatura elettronica di controllo in versione a pulpito è in grado di comandare i cicli di magnetizzazione e smagnetizzazione dei moduli o dei singoli settori magnetici, anche a distanza tramite radiocomando.
I vantaggi
I vantaggi con i sistemi Quad Rail:

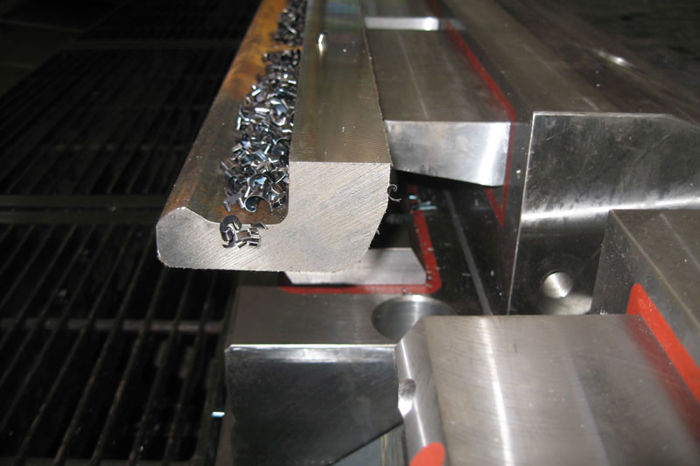

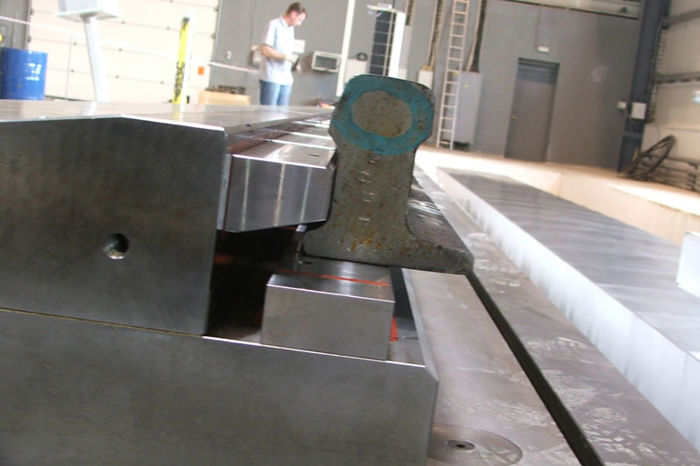

- Rotaia accessibile al piede e fungo con un solo posizionamento
- Assenza di vibrazioni di lavorazione
- Uniformità di bloccaggio (migliori finiture e tolleranze)
- Bloccaggio forte e preciso
- Perfetto allineamento della rotaia
- Facile e rapido posizionamento

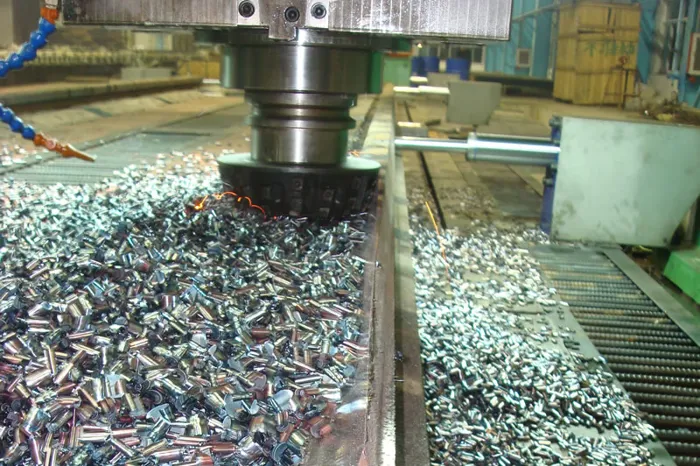

- Agevole evacuazione trucioli
La modularità

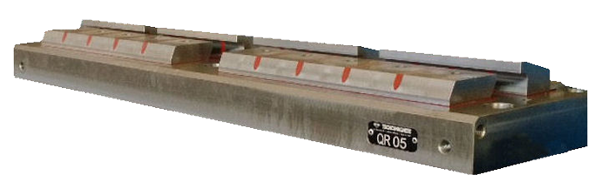

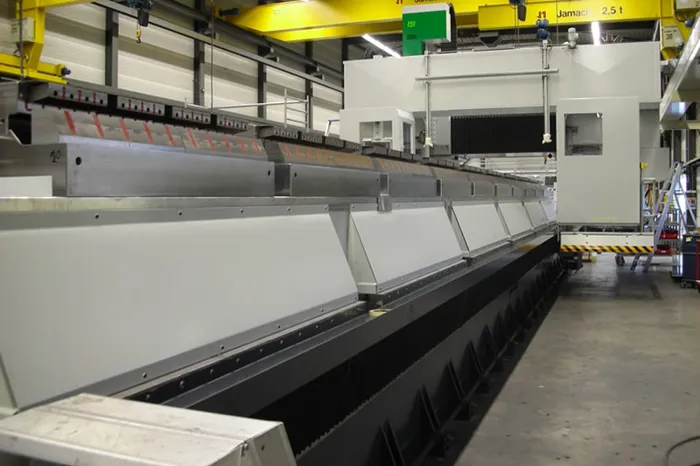

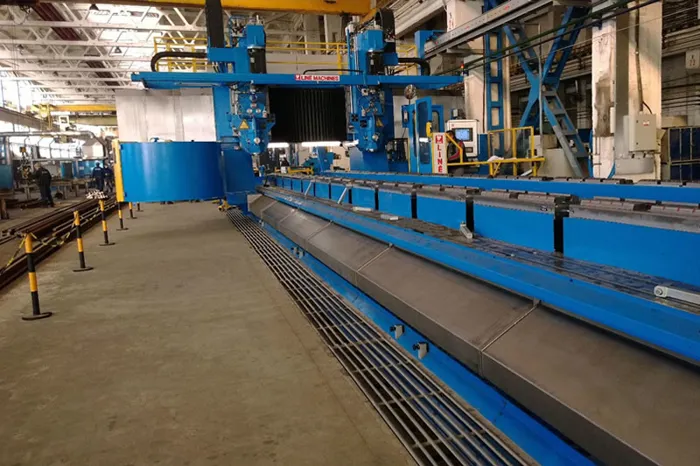

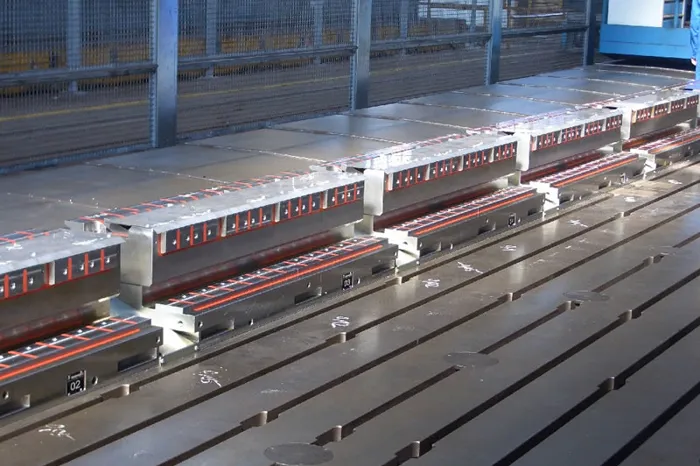

Un sistema Quad Rail si compone di elementi modulari che consentono di realizzare bancate magnetiche di lunghezza variabile, per adattarsi alle diverse tipologie di rotaie. Ciascun modulo è costituito da 2 distinti settori di bloccaggio magnetico per il bloccaggio del piede e del fungo della rotaia, sviluppando una forza complessiva di bloccaggio di 14 ton/m.

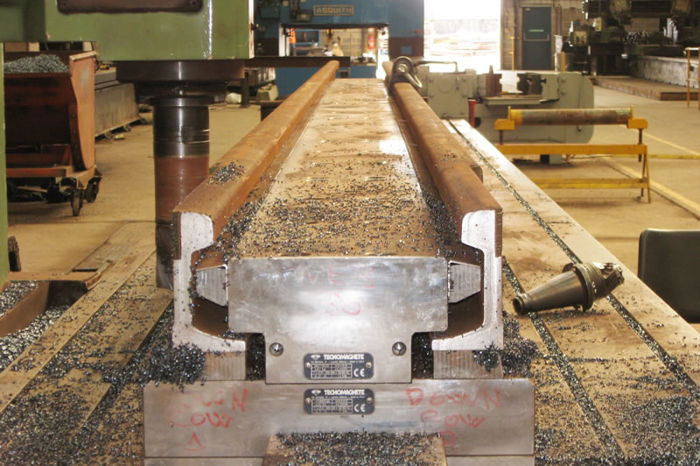

Per la produzione di rotaie e scambi ferroviari Tecnomagnete propone i moduli QuadRail, destinati al bloccaggio delle rotaie. Il sistema è adattabile a tutte le tipologie di rotaie tramite prolunghe polari sagomate. I vantaggi principali: tempo di bloccaggio rapido, completa accessibilità per la lavorazione simultanea di piede e fungo.
Qui di seguito, le diverse configurazioni disponibili, in relazione alla tipologia di lavorazione ed alla macchina.

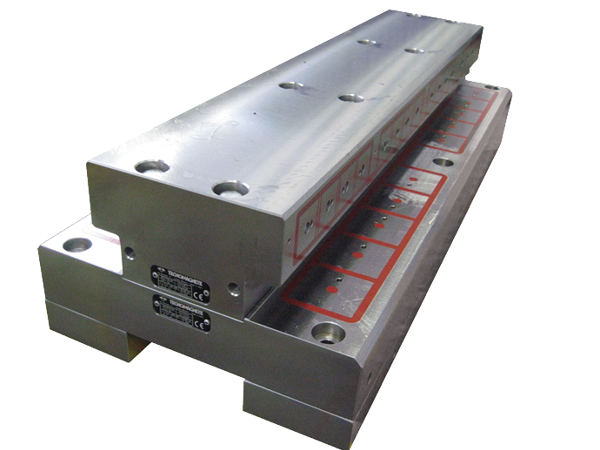

QR/T (TOP)

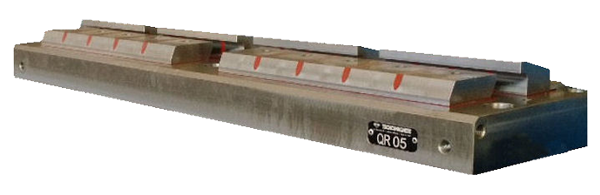

La soluzione più semplice: garantisce un completo accesso alla rotaia.

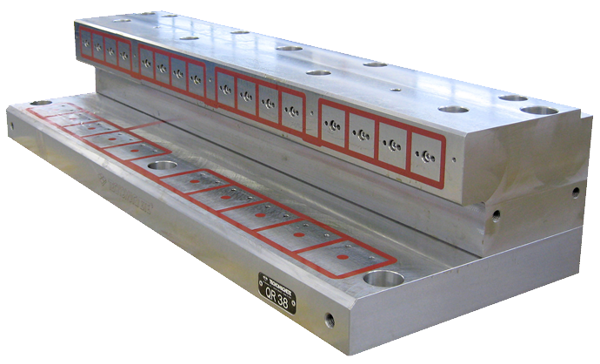

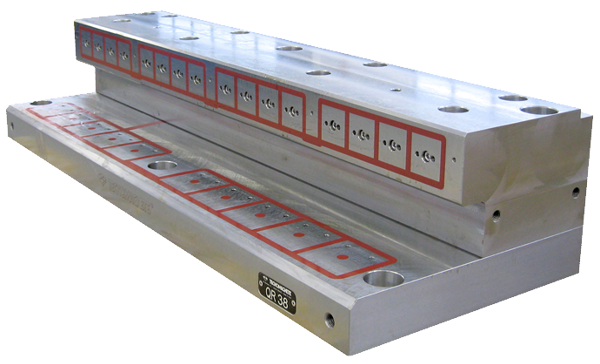

QR/S (SINGLE)

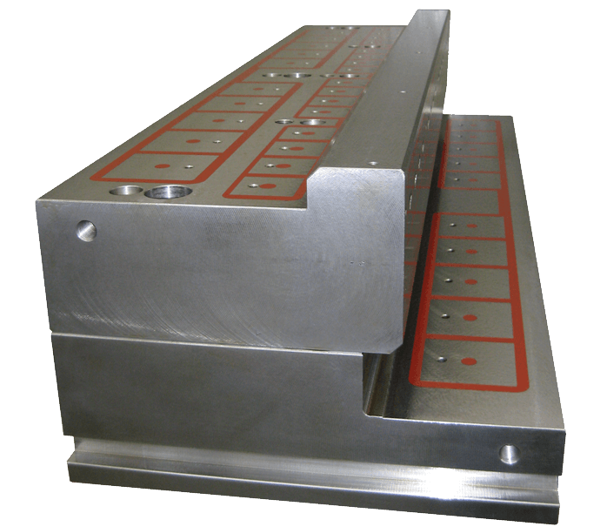

Studiata per lavorazioni pesanti, con grandi asportazioni anche sul fungo, è composta da 2 aree magnetiche a 90°.

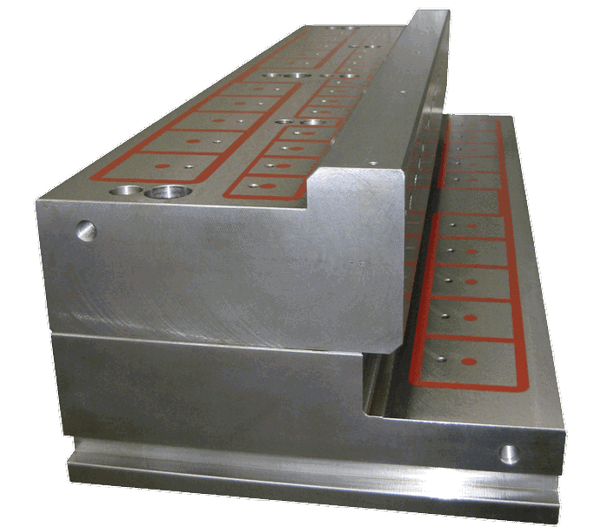

QR/TW

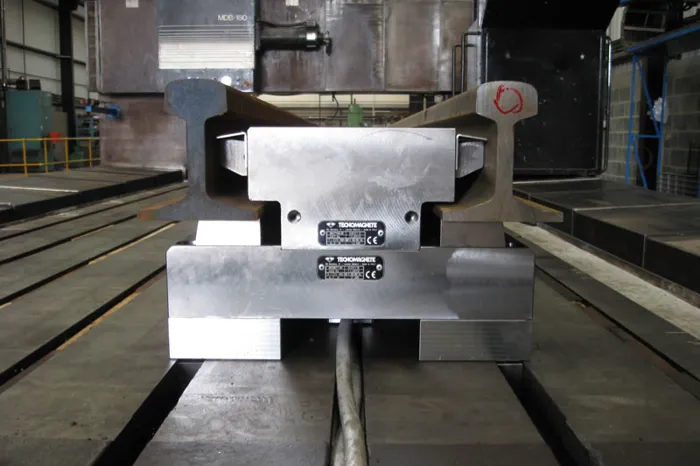

Composizione compatta per macchine a “C”. Disponendo di 2 aree di bloccaggio speculari, permette la lavorazione completa della rotaia in 2 posizionamenti.
QR/TWT

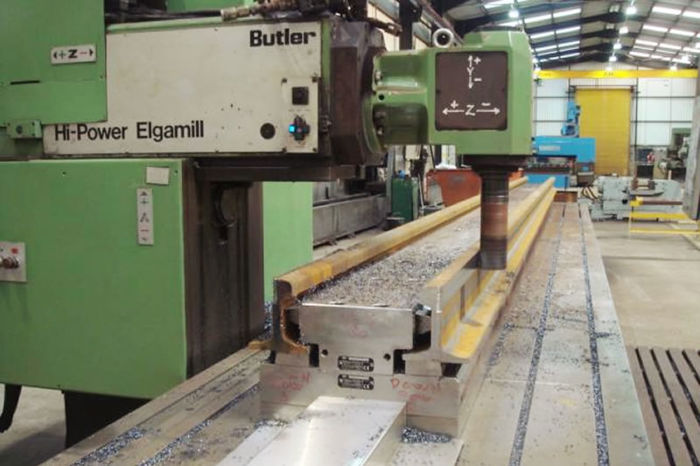

Unisce le caratteristiche delle versioni T e TW: completo accesso e grandi asportazioni in unica soluzione.
