La soluzione
Quad Extra, un sistema esclusivo per l’ultima evoluzione del polo quadro

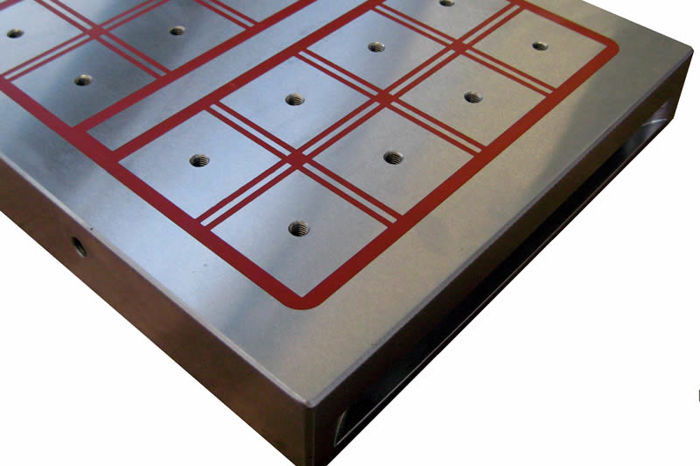

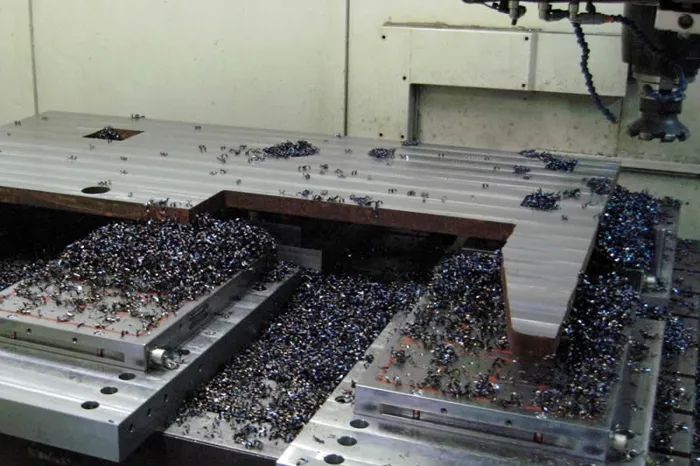

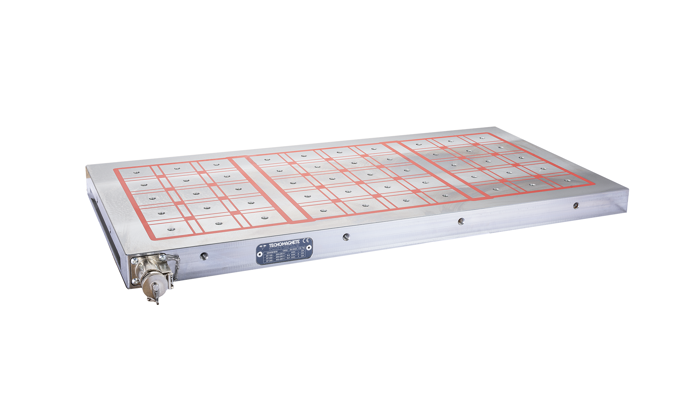

I piani magnetici elettropermanenti serie Quad Extra consentono il bloccaggio rapido e flessibile di una grande varietà di particolari ferrosi su fresatrici, centri di lavoro, pallet su sistemi FMS. Sono potenti, leggeri, compatti, facili da installare e da utilizzare e permettono grandi vantaggi immediati.
Operando con staffe e morse i pezzi non sono mai completamente liberi ed è necessario procedere a posizionamenti multipli per completare il ciclo di lavorazione.

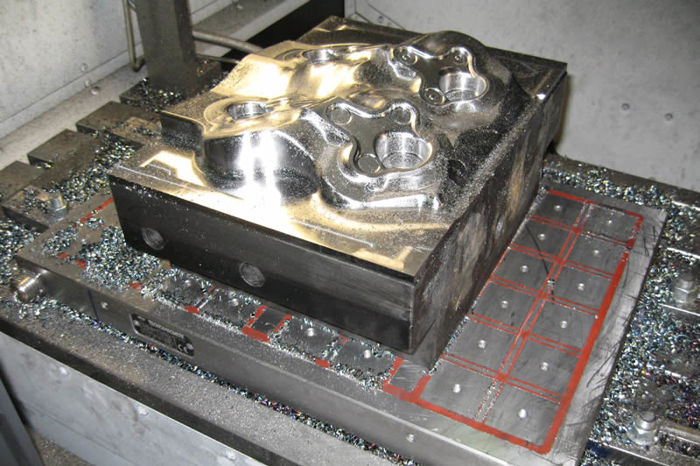

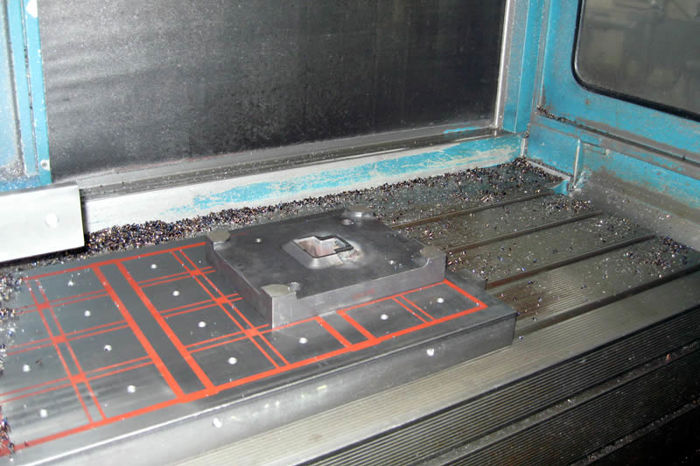

Con Quad Extra il pezzo rimane libero su 5 facce per la lavorazione; la forza di bloccaggio è distribuita uniformemente su tutta la superficie di contatto senza alcuna compressione e deformazione del pezzo. Questo si traduce in minori vibrazioni di lavorazione, migliori finiture e minore sollecitazione della macchina.
I vantaggi

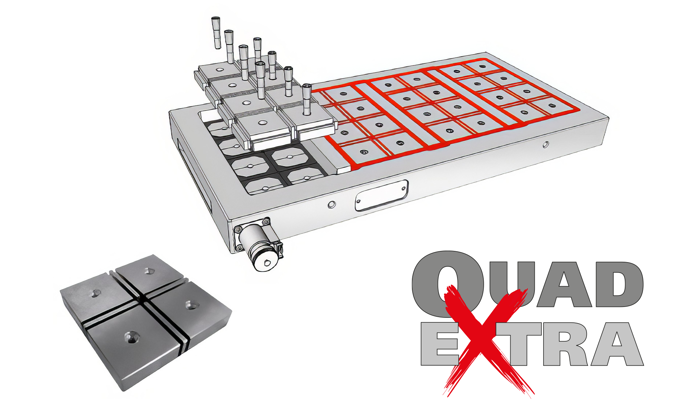

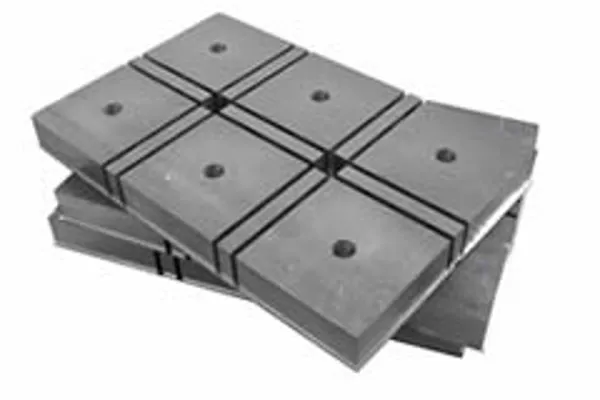

Quad Extra si basa su un brevetto esclusivo: l’area magnetica è costituita da una piastra polare modulare accoppiata alla struttura di base monoblocco tramite viti speciali ad alta resistenza. La superficie di bloccaggio è costituita da acciaio e resina con una geometria polare a “doppio reticolo” per ottenere chiusure magnetiche maggiormente ravvicinate.

L’innovativa conformazione del sistema magnetico elettropermanente Quad Extra permette di ottenere:
- Una grande solidità strutturale con le piastre multi-polari integrate nel telaio monoblocco
- Una maggiore affidabilità nel tempo grazie a una ridotta quantità di resina
- Una maggiore concentrazione di forza sui pezzi grazie alla struttura a doppio reticolo
SPESSORAZIONE E STENSIONATURA AUTOMATICA

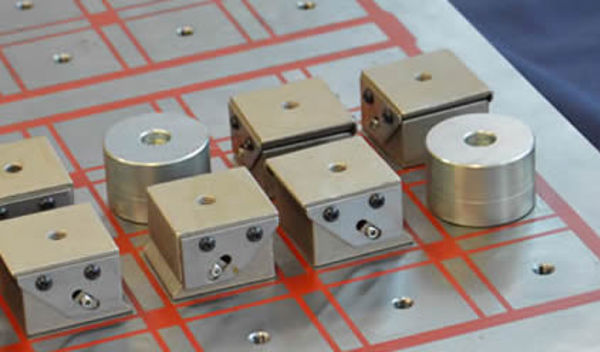

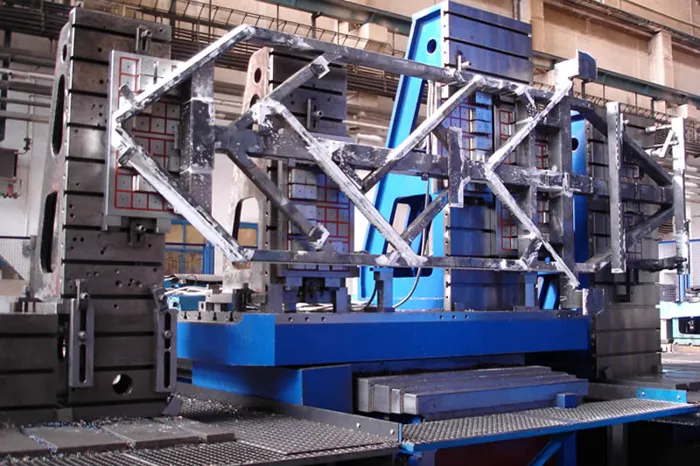

Utilizzando una combinazione di prolunghe polari fisse e mobili si crea un letto magnetico flessibile in grado di plasmarsi sul pezzo da ancorare e di bloccarlo saldamente.
- Spessorazione del pezzo rapida e automatica
- Stensionatura di pezzi di qualsiasi dimensione
- Facilità nella contornatura e foratura passante

Versione HE
L’innovativa configurazione HE presenta una disposizione dei poli magnetici ad Alta Efficienza, per un perfetto bilanciamento delle zone magnetiche. In questo modo si favorisce la massima concentrazione magnetica sul pezzo, con qualsiasi posizionamento, e si facilitano eventuali forature per il posizionamento di riferimenti o battute.
I settori
- Energia
- Lavorazioni meccaniche
- Stampi
- Treni e materiale rotabile
