Ein schnelles Werkzeugwechselsystem revolutioniert den Produktionsprozess: schlanke Kleinserienproduktion.
StampTEC spielt bei dieser Revolution eine führende Rolle: Es beseitigt die Stillstandszeiten für das Aufspannen, die Einstellungen und die Probeläufe zwischen den Produktionschargen.
Einfach und sofort einsetzbar und für alle Arten von Formen geeignet, garantiert es effizientes, schnelles, sicheres und nachhaltiges Spannen.
Die Lösungen

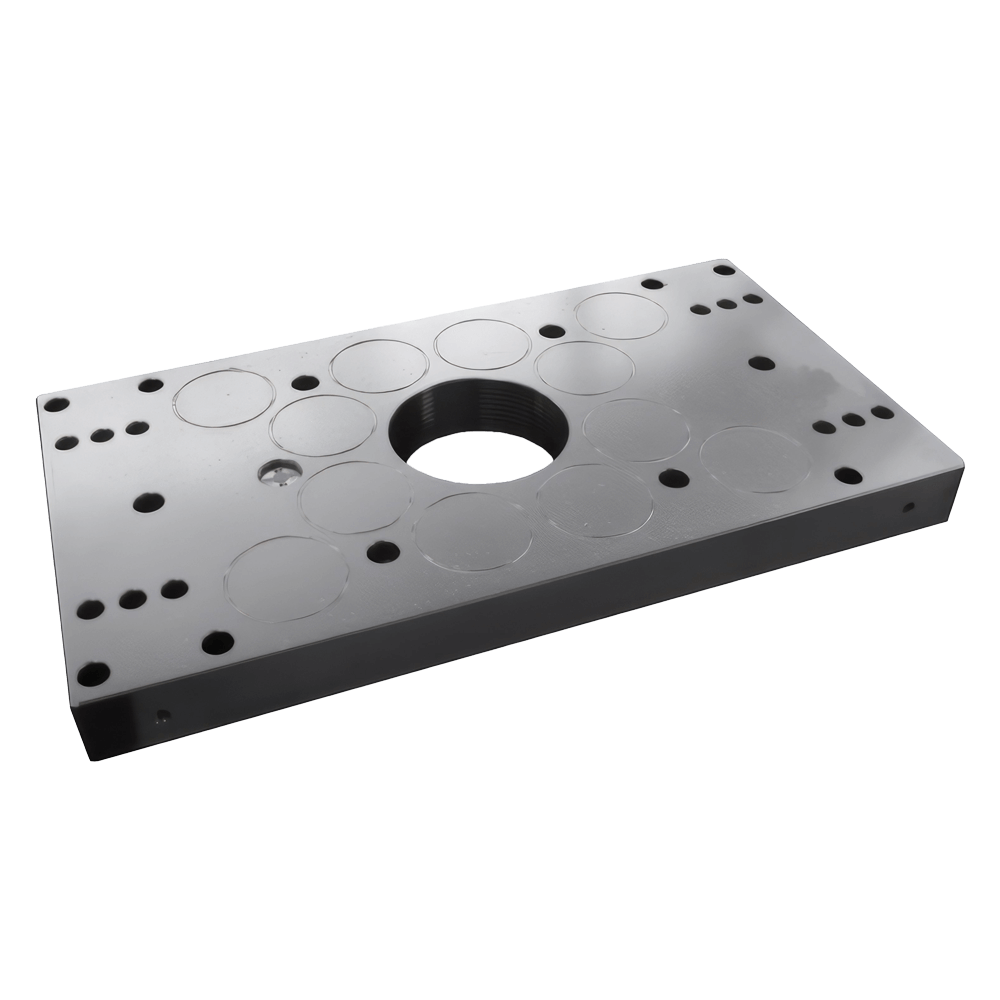

Mit StampTEC, dem Werkzeugschnellspannsystem, steht Ihnen der ganze Komfort der Magnetkraft zur Verfügung
StampTEC ist das Magnetsystem für die Werkzeugschnellspannung an Metallstanzpressen. Mit StampTEC eliminieren Sie Stillstandszeiten für das Spannen, Einstellen und Prüfen zwischen den Produktionschargen. StampTec eignet sich für Formen aller Formen und Größen, ohne Modifikation.
Es besteht aus zwei magnetischen Modulen und ist einfach zu installieren: es wird an den Paletten befestigt und passt sich an jede Art von Maschine an, ohne jegliche Modifikation.
GRIP-Funktion
Die GRIP-Funktion ermöglicht die Befestigung von Stamptec an den Maschinenbetten mittels Magnetkraft in kombination mit Spannschrauben. Dies Schafft eine homogene Einheit zwischen Form, Magnetsystem und Platten mit absoluter Steifigkeit, um Vibrationen und Biegungen der Form zu reduzieren und eine hohe Genauigkeit und Formqualität zu gewährleisten.
Die Vorteile
StampTEC wird in der Kaltmassivumformung, auf Umformpressen, auf Öffnungs- und Tryout-Maschinen eingesetzt. Es erfordert keine Änderungen an den Formen und Maschinen; es ist auf die Nachbildung des Maschinenbetts zugeschnitten und für das Einsetzen von Stiften, Referenzen, Anschlägen, Formenlade- und Gleitsystemen vorbereitet.
SCHNELL UND EINFACH
StampTEC spannt Formen aller Formate und Größen kraftvoll ein. Im Vergleich zu einem herkömmlichen Verfahren verkürzt es die Formwechselzeiten deutlich (bis zu 90 %). Ein einziger Bediener führt den Vorgang einfach und sicher durch, ohne in die Maschine einzugreifen.
Leicht an alle Maschinen anpassbar
Es besteht aus zwei magnetischen Modulen und lässt sich leicht installieren und in die Steuerungen sowohl bestehender Pressen als auch neuer Maschinen integrieren. Durch seine Modularität ist es für jede Anforderung geeignet. Es besteht keine Notwendigkeit, die Presse zu modifizieren. StampTEC ist für Ihre Maschine gebaut. Die reduzierte Dicke ermöglicht es Ihnen, das Betriebslicht zu erhalten.
PRAKTISCH
Erfordert keine Änderungen an der Form. Die Arbeit mit StampTEC bedeutet, dass keine Wartungs- und Verwaltungskosten für Halterungen, Verbrauchsmaterialien und Schrauben anfallen.
SICHER
Es ist elektropermanent: ein elektrischer Impuls in einer Sekunde aktiviert das System (MAG) und die Form wird durch die natürliche Kraft der Permanentmagnete gehalten. Die Schließkraft bleibt auch bei fehlender Stromversorgung konstant: Sie hat keine Angst vor Stromausfällen.
StampTEC ist „ausfallsicher“: die installierten Kontrollsysteme überwachen den Betrieb und verhindern im Falle einer Anomalie die Aktivierung der Presse. Die Entformung ist nur möglich, wenn sich das Oberteil im „Totpunkt“ befindet: es ist unmöglich, die Form bei geöffneter Presse zu entfernen.
ZUVERLÄSSIG
Es besteht aus einer monolithischen Konstruktion: aus dem Vollen gefräst und mit einer Ganzmetalloberfläche; es hat keine verschleißanfälligen Teile. In die Oberfläche des Magnetmoduls können mechanische Referenzen eingefräst werden, um das Positionierungsverfahren zu beschleunigen.
StampTEC ist in 2 Konfigurationen erhältlich: STG – mit GRIP-Effekt (37mm Dicke) und ST (46mm Dicke).
Keine änderungen an der Form
StampTEC ist für Formen aller Formate und Größen geeignet, ohne dass diese verändert werden müssen. Bei Formen aus nichtmagnetischem Material oder wenn die Kontaktfläche sehr klein ist, kann das System durch die Verwendung einer einfachen eisenhaltigen Unterlage voll funktionsfähig sein.
Die Vorderseite der Form und ihre Innenteile weisen keinen Restmagnetismus auf, so dass die Schrottentnahme schnell und ohne Beeinträchtigung erfolgt. Selbst bei einem Stromausfall bleibt das System betriebsbereit und hält die Form mit konstanter Kraft.
VÖLLIG INDIVIDUELL ANPASSBAR
In die Oberfläche des Moduls können mechanische Referenzen geschnitten werden, um die Positionierung der Form zu beschleunigen. Das untere Modul kann mit einer Abfallrutsche ausgestattet werden. Das System ist für die Aufnahme von U-förmigen Schlitzen für das Einsetzen von Formgleitern („Rollen“) vorbereitet.
EXKLUSIVE TECHNOLOGIE
Ursprünglich für die Fräsbranche konzipiert, fand sie bald Anwendung im Eisenumschlag und beim Formenwechsel in Kunststoff-Spritzgussmaschinen. Heute wird die gleiche praktische Technologie von StampTEC verwendet.
Der patentierte Doppelmagnetkreis des Quadsystems besteht aus einer schachbrettartigen Struktur von Polen, die in einen Stahlmonoblock eingebettet sind. Jeder Pol erzeugt eine konstante, gleichmäßige und vorherbestimmbare Kraft, die proportional zur Anzahl der Pole ist, die mit der Formoberfläche in Kontakt sind. Die Quadsystem-Technologie ist unempfindlich gegenüber Stromausfällen: Die Form bleibt auch ohne Strom mit der gleichen Kraft verankert, und zwar auf unbestimmte Zeit.
Die MONOLITE-Technologie von Quadsystem ermöglicht die Herstellung von magnetischen Modulen mit einer ganz aus Metall bestehenden Spannfläche, ohne Verbindungselemente, Dichtungsharz oder andere Einschließungselemente. Die Oberfläche wirkt wie ein mechanischer Schutzschild, undurchdringlich, für wartungsfreie Zuverlässigkeit und Langlebigkeit.
Die Branchen
- Formen
- Weiß
- Automobil
- Mechanische Bearbeitung
