Die GrindTec-Linie ist die Alternative zum klassischen elektromagnetischen Schleiftisch: langzeitstabil, ohne Überhitzung und mit nachbearbeitbarer Oberfläche. 4 verschiedene Polgeometrien für die Bearbeitung von Dicken ab 2 mm, erhältlich in verschiedenen rechteckigen und runden Abmessungen
GrindTec ist die speziell entwickelte Lösung für Werkstückdicken ab 5 mm und ist in verschiedenen Größen erhältlich. Sie ist für alle Maschinentypen geeignet.
Die Lösung

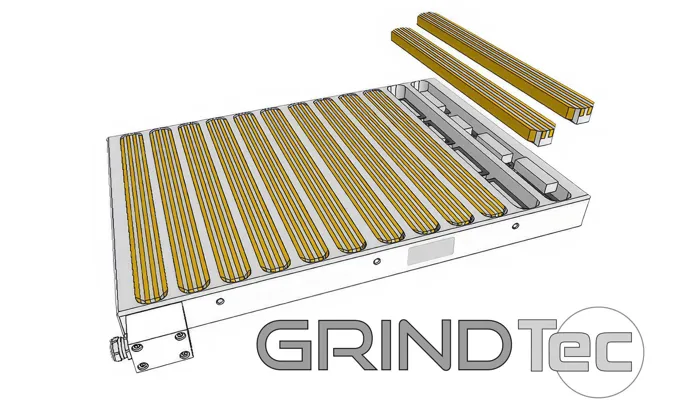

GrindTec: Innovation beim Schleifen
Es gibt eine Alternative zum klassischen Magnetschleiftisch mit Parallelpolen: GrindTec. Die Oberfläche besteht zu 100% aus Metall, mit runden, aus dem Vollen gefrästen Polen. Es gibt kein Verbindungselement: die Kontaktfläche zum Werkstück ist robust und undurchdringlich, zuverlässig und langlebig.
GrindTec ist bidirektional und verwendet eine runde Polgeometrie: Jeder Pol erzeugt eine konstante Spannkraft von 150 kg. Spezielle bewegliche Polverlängerungen ermöglichen die automatische Unterfütterung des Werkstücks.
GrindTec ist mit dem patentierten „NUFLUX“-System ausgestattet, das eine vollständige Entfernung der magnetischen Rückstände vom Werkstück ermöglicht, auch bei legiertem Stahl. GrindTec wurde für Werkstückdicken ab 5 mm entwickelt und ist in verschiedenen Größen, rechteckig oder rund, erhältlich und für alle Maschinentypen geeignet.
Die Vorteile
- Vollstes Maß an Sicherheit
- Energieersparnis
- Abwesenheit von Überhitzung
- Abwesenheit von Verformungen
EINTEILIGES GEHÄUSE
Alle elektropermanenten Magnetplatten der GrindTec-Schleifserie verfügen über einen einteiligen Rahmen mit reduzierter Dicke, um die Belastung der Maschine zu verringern, die Leistung zu verbessern und den Verschleiß zu reduzieren.
Totale Steifigkeit des Systems und keine Verformung im Laufe der Zeit sind die Hauptmerkmale, die mit den Magnetkonfigurationen mit verschiedenen Polteilungen verbunden sind, die je nach Maschinentyp gewählt werden können. Während der gesamten Bearbeitungsphase ist die Stromzufuhr ausgeschlossen und es fließt kein elektrischer Strom im Inneren.
GLEICHMÄSSIGES SPANNEN
Eine Reihe von Durchgangslöchern im Verhältnis zum Achsabstand der Schlitze auf dem Maschinenbett ermöglicht eine einfache Installation. Mehrere Module können nebeneinander angeordnet werden, um Magnetpaletten verschiedener Größen zu bilden.
EXKLUSIVES NUFLUX-SYSTEM
Die Steuereinheiten sind serienmäßig mit dem patentierten Entmagnetisierungssystem „NUFLUX“ ausgestattet, das die vollständige Entfernung jeglicher magnetischer Rückstände von der Oberfläche des Werkstücks ermöglicht, auch bei legiertem Material oder nach einer Wärmebehandlung.
Die TFP Module
Auf der Grundlage unserer 30-jährigen Erfahrung in der Zusammenarbeit mit führenden Schleifmaschinenherstellern bieten wir eine Reihe von Modellen an, die für alle Produktionsanforderungen geeignet sind. Das Spannen mit einem elektropermanenten Tisch ermöglicht ein gleichmäßiges Spannen des Werkstücks über die gesamte Fläche, wodurch Vibrationen während der Bearbeitung reduziert werden. Die elektropermanente Platte erzeugt keine Wärme, so dass sie das Werkstück weder erhitzt noch verformt.
Die TFP-Elektro-Permanent-Schleiftische sind in verschiedenen Ausführungen erhältlich:
GrindTec GT

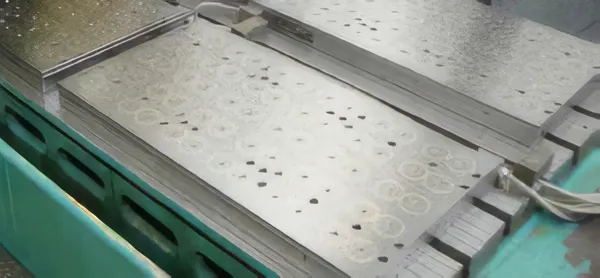

Die Lösung für mittlere/große Werkstücke. Die innovative monolithische TEC-Konstruktionstechnik macht die magnetische Arbeitsfläche „Full Metal“ völlig unabhängig von dem unteren Teil, in dem sich die reversiblen AX-Permanentmagnete, die Spulen und alle elektrischen Anschlüsse befinden und der als mechanische Abschirmung dient. GrindTec GT ist daher unempfindlich gegen Kühlmittel und Bearbeitungsrückstände und gewährleistet eine hohe Zuverlässigkeit über lange Zeit ohne besondere Wartung.
TFP0: QUERPOLARITÄT

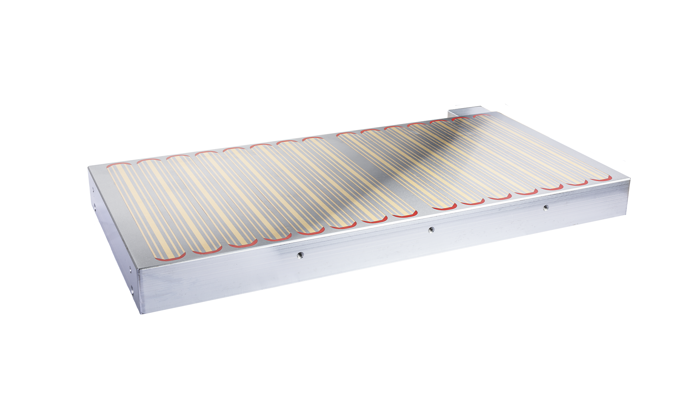

Die kostengünstigste Lösung. Die elektropermanenten Druckplatten der neuen TFP0-Serie haben eine gemischte Stahl-/Harzoberfläche. Sie sind „universelle“ Platten, da sie perfekt an die Anforderungen der meisten Anwendungen angepasst sind. Sie garantieren ein perfektes Einspannen der verschiedenen Werkstücktypen bei maximaler Vielseitigkeit.
TFP1: QUERPOLARITÄT

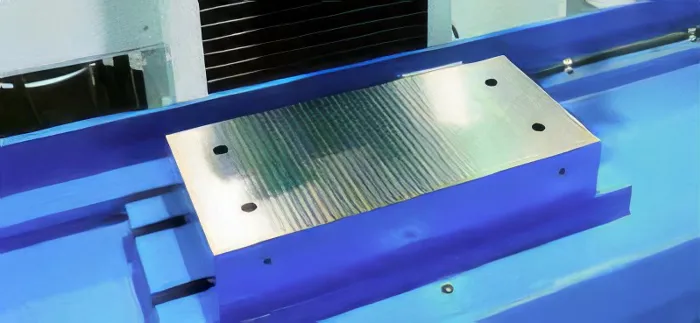

Die „Full Metal“-Lösung aus Stahl und Messing. Durch die besondere Anordnung der Pole entsteht ein dichtes Netz von Magnetnähten mit einem reduzierten Kurzschlussbereich (5 mm) des Flusses. Die dichte Polteilung, quer zur Arbeitsachse, ermöglicht es, auch kleine Werkstücke mit begrenzter Dicke sicher zu spannen. Seine besonderen Konstruktionsmerkmale garantieren eine hohe Verschleißfestigkeit.
TPF: ULTRAFEINE QUERPOLARITÄT

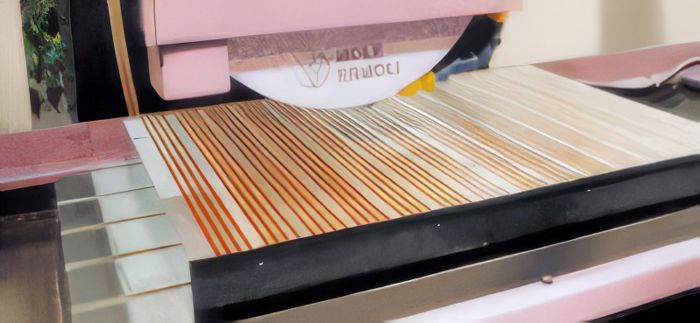

Die ‚Full Metal‘-Lösung für ultrafeinen Stahl und Messing. Ultrafeine Polteilung, geeignet für Werkstücke mit begrenzter Größe und Dicke. Mehrere dichte „Magnetnähte“ mit Magnetfluss-Kurzschlussbereich innerhalb von 2 mm Dicke.
Die Branchen
- Automobil
- Weiß
- Bauwesen
- Enregie
- Mechanische Bearbeitung
- Schiffbau und Offshore
- Stahlindustrie
- Formen
- Zug und Fahrzeuge
